As redes mais populares utilizam a arquitetura Ethernet usando cabo par trançado sem blindagem (UTP). Nessa arquitetura, há a necessidade de um dispositivo concentrador, tipicamente um hub, para fazer a conexão entre os computadores.

Em redes pequenas, o cabeamento não é um ponto que atrapalhe o dia-a-dia da empresa, já que apenas um ou dois hubs são necessários para interligar todos os micros. Entretanto, em redes médias e grandes a quantidade de cabos e o gerenciamento dessas conexões pode atrapalhar o dia-a-dia da empresa. A simples conexão de um novo micro na rede pode significar horas e horas de trabalho (passando cabos e tentando achar uma porta livre em um hub).

É ai que entra o Cabeamento Estruturado. A idéia básica do cabeamento estruturado fornece ao ambiente de trabalho um sistema de cabeamento que facilite a instalação e remoção de equipamentos, sem muita perda de tempo. Dessa forma, o sistema mais simples de cabeamento estruturado é aquele que provê tomadas RJ-45 para os micros da rede em vez de conectarem o hub diretamente aos micros. Podendo haver vários pontos de rede já preparados para receber novas maquinas. Assim, ao trocar um micro de lugar ou na instalação de um novo micro, não haverá a necessidade de se fazer o cabeamento do micro até o hub; este cabeamento já estará feito, agilizando o dia-a-dia da empresa.



A idéia do cabeamento estruturado vai muito alem disso. Além do uso de tomadas, o sistema de cabeamento estruturado utiliza um concentrador de cabos chamado Patch Panel (Painel de Conexões). Em vez de os cabos que vêm das tomadas conectarem-se diretamente ao hub, eles são conectados ao patch panel. Dessa forma, o patch panel funciona como um grande concentrador de tomadas.

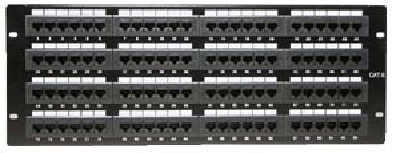

O patch panel é um sistema passivo, ele não possui nenhum circuito eletrônico. Trata-se somente de um painel contendo conectores. Esse painel é construído com um tamanho padrão, de forma que ele possa ser instalado em um rack.



O uso do patch panel facilita enormemente a manutenção de redes medis e grandes. Por exemplo, se for necessário trocar dispositivos, adicionar novos dispositivos (hubs e switches, por exemplo) alterar a configuração de cabos, etc., basta trocar a conexão dos dispositivos no patch panel, sem a necessidade de alterar os cabos que vão até os micros. Em redes grandes é comum haver mais de um local contendo patch panel. Assim, as portas dos patch panels não conectam somente os micros da rede, mas também fazem a ligação entre patch panels.

Para uma melhor organização das portas no patch panel, este possui uma pequena área para poder rotular cada porta, isto é, colocar uma etiqueta informando onde a porta esta fisicamente instalada.

Dessa forma, a essência do cabeamento estruturado é o projeto do cabeamento da rede. O cabeamento deve ser projetado sempre pensado na futura expansão da rede e na facilitação de manutenção. Devemos lembrar sempre que, ao contrario de micros e de programas que se tornam obsoletos com certa facilidade, o cabeamento de rede não é algo que fica obsoleto com o passar dos anos. Com isso, na maioria das vezes vale à pena investir em montar um sistema de cabeamento estruturado.
