CUIDADOS NA DESMONTAGEM DA EPSON LX 300

POLIAS DE TRAÇÃO DA FITA

POLIAS DE TRAÇÃO DO PAPEL

8.EPSON FX 1170

OPERAÇÃO NO TECLADO

PAPER FEED- carregar o papel, seja contínuo ou folha solta

ALT + PAUSE –pressionando os dois simultaneamente, entra em modo de microajuste. Nessa condição as luzes FONT e CONDENSED piscam alternadamente. As teclas PAUSE/TEAR OFF e PAPER FEED movem para cima ou para baixo, de acordo com indicam as setas gravadas ao lado das teclas. Para sair do modo de microajuste, pressione a tecla ALT.

TEAR OFF- Com essa tecla posiciona o papel para o corte no picote.

ALT + EJECT – volta o papel pra posição inicial.

ALTERANDO SUA CONFIGURAÇÃO

Ligando o equipamento com o botão ‘PAPER FEED’ pressionado sairá o seguinte auto-teste:

Printer mode epson ESC/P
Character Spacing 10 cpi
Skip over perforation No skip
Shape of zero 0
Tear off Invalid
Auto line feed Depend on I/O

----------------------------------------------------------------------------

Turn on again to change settings above
While (FONT) button is depressed.
Character table U.S.A

----------------------------------------------------------------------------

Turn on again to change settings above
While both (FONT) and (PAUSE) button are depressed.

Page length 11 inches

----------------------------------------------------------------------------

Turn on again to change settings above
While both (FONT) and (PAPER FEED) buttons are depressed.

Auto CR(IBM emulation) Valid
Draft speed high
Input buffer Valid

---------------------------------------------------------------------------

Turn on again to change settings above
While both (PAUSE) and (PAPER FEED) buttons are depressed.
Then press on of the buttons below within 10 seconds.
(FONT) Auto CR : Valid sounds twice/ invalid once
(PAPER FEED) Draft Speed : high /normal
(PAUSE) Input buffer :valid /invalid

Com este tipo de auto-teste, é mostrado como se entra nos 04 modos de configuração:

ALTERANDO AS CONFIGURAÇÕES DO GRUPO 1

Mantenha a tecla FONT pressionada e ligue a impressora. Serão emitidos alguns bips, informando que o modo de configuração padrão do grupo 1 está ativo. A seguir o equipamento imprimirá uma tabela para você fazer as devidas configurações como se segue na tabela:

ALTERANDO CONFIGURAÇÕES DO GRUPO 3

Mantenha as teclas FONT e PAPER FEED pressionadas e ligue a impressora. Este procedimento registra o grupo 3. A impressora emite um bipe. Pressione a tecla PAUSE para mudar o comprimento de página. As luzes das FONT, CONDESED e READY acendem, apagam ou piscam para mostrar sua seleção. Por exemplo, se selecionar 8 polegadas, a luz da tecla FONT se acende, as luzes das teclas CONDENSED e READY se apagam. Depois de fazer a seleção, sais do modo de configuração do grupo 3 desligando a impressora.

ALTERANDO AS CONFIGURAÇÕES DO GRUPO 4

Este grupo é diferente dos grupos 1 a 3. Determine a configuração pelo número de bipes que ouvir em vez de verificar o painel de controle. Além disso, a impressora não imprime uma lista de configuração do grupo 4. Para modificá-la, siga as etapas abaixo.

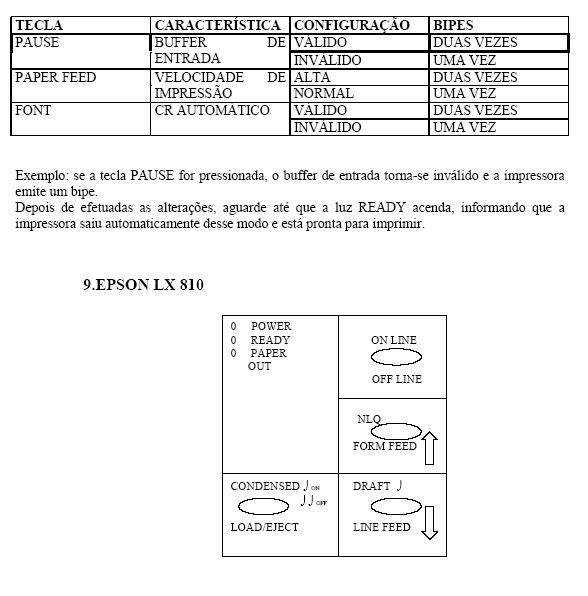

Mantenha as teclas PAUSE e PAPER FEED pressionadas e ligue a impressora, para entrar no modo de alteração da configuração padrão do grupo 4. Pressione as teclas FONT, PAUSE ou PAPER FEED dependendo da alteração que queira fazer. A impressora emitirá um ou dois bipes indicando a mudança.

OPERERAÇÃO NO TECLADO:

ON LINE/OFF LINE Carrega o papel e muda o modo da impressora para ON LINE ou OFF LINE, e deixa a impressora em linha ou em modo local.

NLQ/FORME FEED
Quando está em linha, esta tecla muda o parâmetro do tipo de letra(NLQ). Sendo dois bipes para modo ROMANO e três bipes para modo SANS SERIF. Quando em modo off line(FORM FEED), dá um salto completo de página.

DRAFT/LINE FEED
Quando está em linha, esta tecla deixa o equipamento em modo DRAFT, dando um bipe. Quando está em off line a tecla funciona com LINE FEED, dando um salto de linha a cada toque.

CONDENSED/LOAD EJECT
Quando está em linha deixa o equipamento em modo condensado(fonte pequena), soando o bipe uma vez liga e soando o bipi duas vezes desliga.. quando está fora de linha funciona para ejetar o papel nos tracionadores.

-AUTO-TESTE-

Ligando o equipamento com a tecla LF/FF pressionada, obteremos a configuração atual e posteriormente um auto-teste contínuo, como visto abaixo:

LS1525

Character Pitch 10 CPI 1-1 OFF
Shape of zero 0 (Unslashed) 1-2 OFF
Page Length 11 inch 1-3 OFF 1-4 OFF
PC Table United States 1-5 ON 1-6 ON 1-7 ON 1-8 ON
Short tear-off Invalid 2-1 ON
CSF Mode Invalid 2-2 OFF
Skip perforation None 2-3 OFF
Auto LF Depend on I/F 2-4 OFF

OBS: AS CHAVES DE CONFIGURAÇÕES ENCONTRAM-SE NO LADO DA IMPRESSORA.

DEFEITOS MAIS COMUNS

-DESALINHAMENTO DE IMPRESSÃO:

Defeito relacionado à mecânica gasta (carro de impressão e eixo).

-TECLAS NÃO FUNCIONAM:

Defeito relacionado a sujeira nos botões.

-NÃO INICIALIZA:

Quando apenas o led do power fica aceso sem que a impressora faça nenhum movimento, o defeito se relaciona a placa lógica, ou seja, os ci’s eprom e/ou memória.

TRAVAMENTO DA MECÂNICA DURANTE O FUNCIONAMENTO:

Defeito relacionado a sujeira na mecânica do carro de impressão.

10. EPSON LQ 570/1070

AUTOTESTE

Liga-se com a tecla LF/FF
OBS: ligando com a tecla load/eject imprime antes do auto teste a configuração atual.

CONFIGURAÇÃO

Via dip switch . que se encontra na frente do painel
