CURSO DE MANUTENÇÃO DE IMPRESSORAS
Impressoras Matriciais Parte 1

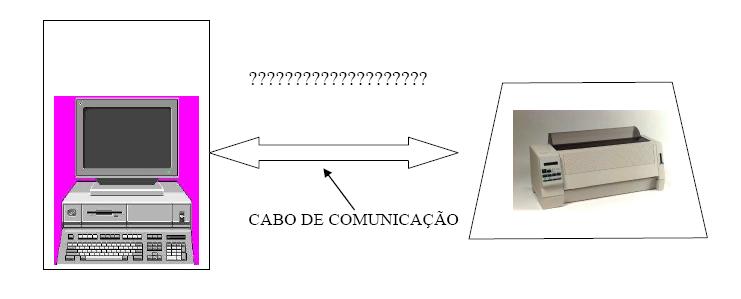

Nota: os fabricantes de impressoras recomendam o cabo paralelo padrão : IEE 1284
É de extrema importância a observação no setup do microcomputador em relação ao tipo de saída paralela, que irá influenciar na velocidade de transmissão, podendo ocorrer vários tipos de erros, desde a comunicação truncada (comunicação de caracteres malucos) até mesmo o erro de porta LPT1.
MODOS DE COMUNICAÇÃO PARALELA NO SETUP DO MICRO:
As portas paralelas encontradas nas placas mãe modernas, podem trabalhar em diferentes modos de operação. Aqui podemos justamente selecionar qual modo a porta paralela deverá utilizar. Geralmente estão disponíveis as opções Normal, Bidirecional, ECP e EPP. Os modos Normal e Bidirecional são bem mais lentos. A diferença entre eles é que o modo Bidirecional permite comunicação bidirecional. O modo ECP é mais rápido, sendo usado por impressoras um pouco mais modernas, além de ser compatível com a maioria dos Scanners, Zip Drives e outros dispositivos que utilizam a porta paralela. Temos também o EPP, com velocidade semelhante ao ECP, porém com menos recursos.
Geralmente, configuramos a porta paralela com ECP, pois este traz várias vantagens sobre os outros modos, como o uso de um canal de DMA, que diminui a taxa de ocupação do processador durante as transferencias de dados. Pode ser, porém, que uma impressora ou outro periférico mais antigo só funcione adequadamente em uma porta bidirecional. Neste caso, basta voltar aqui e mudar o modo de operação da porta.

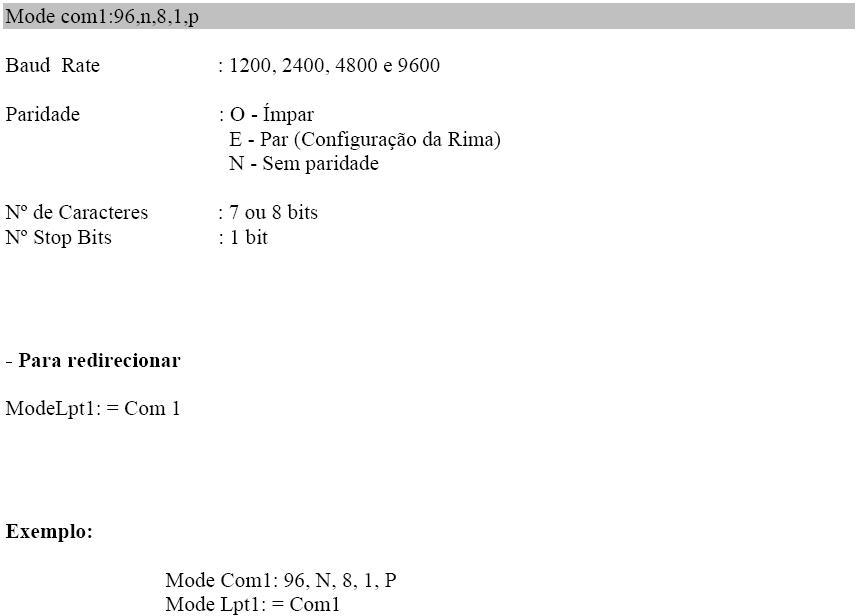

SINTAXE DO COMANDO MODE
Para configurar
Mode Com1: Baud Rate, Paridade, Nº de caraceteres, Nº Stop Bits, P
Obs: A interface serial da impressora deve estar configurada de acordo com a saída serial do
micro
