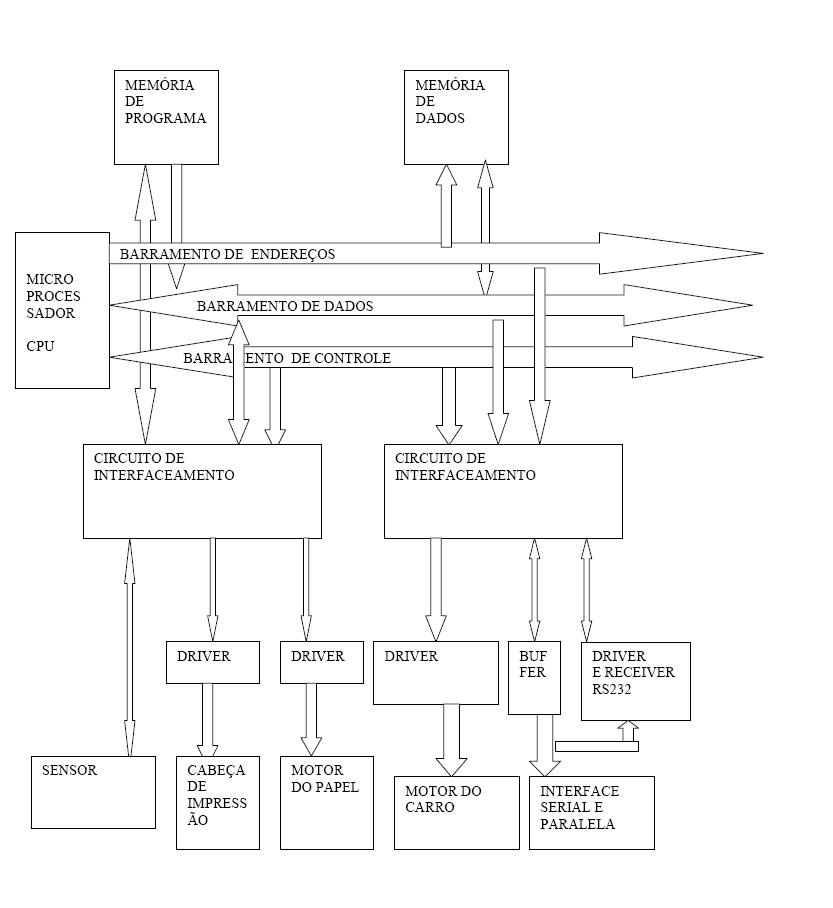

4. DIVISÃO POR FUNCIONAMENTO DAS IMPRESSORAS MATRICIAIS:

4.1.CABEÇA DE IMPRESSÃO

As impressoras matriciais são chamadas assim devido à sua matriz de pontos, que pode conter 9, 18 ou 24 agulhas, . Estas agulhas são pequenos e finos arames que ficam posicionados no cabeçote impressor.

As impressoras matriciais utilizam o processo de pontos (pixels). Um certo número de pontos são dispostos de modo a formar a imagem de todos os caracteres que você desejar imprimir. Estes pontos estão arranjados em uma matriz retilínea, semelhante ao diagrama de palavras cruzadas.

Cada caracter é formado por uma série de colunas verticais, onde as agulhas na cabeça se movimentam para dentro ou para fora (movimento horizontal). Estas agulhas deslocadas pressionam a fita e marcam o papel. O deslocamento é feito durante o percurso do cabeçote, cujo movimento nunca é interrompido de um lado para outro do papel.

Há tipos de impressoras matriciais que imprimem de forma bilateral, produzindo uma linha da esquerda para a direita e outra (a linha seguinte) da direita para esquerda, economizando o tempo de retorno. Em outras palavras, pode-se dizer que a impressora matricial é uma impressora de impacto semelhante aos martelos de uma máquina de escrever. Uma impressora matricial pode chegar até mais de 1000 cps – caracteres por segundo.

Em primeiro lugar, antes de medir com o multímetro a resistência das bobinas da cabeça de impressão, deve-se saber quantas agulhas a cabeça possui , que equivale ao mesmo número de bobinas. A principal característica que deve-se observar é que cada bobina deve ter a mesma medida ou aproximada.

A escala usada geralmente é a de 200 R . Como exemplo abaixo.

CABEÇA DE IMPRESSÃO DA IMPRESSORA RIMA XT300

Resistências das bobinas aproximada de cada bobina = 2.5R

Exemplo: medir a resistências das bobinas nos pares equivalentes no final do cabo para se obter os valores, que deverão ser iguais ou aproximados.

OBS: Nem toda cabeça de impressão tem por obrigação pares para medição. A maioria, como da linha EPSON, por exemplo tem alguns pinos terra em comum e o número de pinos restante equivalente ao número de agulhas.

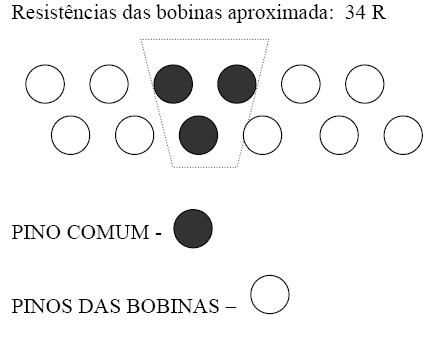

CABEÇA DE IMPRESSÃO DA EPSON LX300

Resistências das bobinas aproximada: 34 R

NOTA: dos modelos de impressora que existem mais no mercado atual, os modos de medição são equivalentes aos mostrados anteriormente, a única que se difere um pouco das outras é a modelo EPSON FX1170 que possui as suas medições como se mostra na figura abaixo:

4.2.MOTOR

o motor do carro de impressão pode ser do tipo MOTOR DC, que necessita de enconder externo ou interno, dependendo do equipamento.

Quando se trata de motor do tipo DC a medição é simples, pois os mesmos possuem apenas uma bobina.. A maioria dos defeitos que eles apresentam é perda do carvão que existe dentro deles, provocando algum tipo de barulho ou alterando sua resistência.

Entre os pinos 1-2 encontra-se uma bobina de 10R.
Entre os pinos 6-7 encontra-se outra bobina de 10R.
Do pino 4 em relação à primeira bobina encontra-se a metade, ou seja, 5R.
Do pino 3 em relação à outra bobina encontra-se a outra metade, 5R.

OBS: os pinos que fazem a metade da bobina geralmente são comuns, ou seja, são o mesmo ponto, quando conectadas na placa de CPU.

4.3.SENSORES

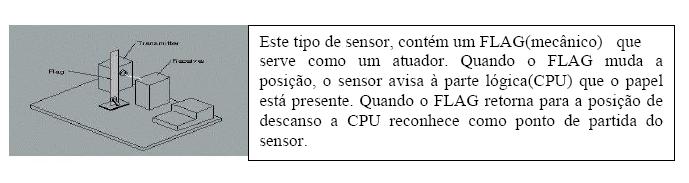

PHOTO SENSOR

5.MANUTENÇÃO EM UMA IMPRESSORA MATRICIAL:

CABEÇA DE IMPRESSÃO:

LIMPAR COM �LCOOL ISOPROP�LICO OU ÓLEO DESINGRIPANTE.

EIXO DO CARRO DE IMPRESSÃO:

GRAXA BRANCA, GRAXA DE SILICONE, ÓLEO MINERAL, VASELINA L�QUIDA OU SÓLIDA.

BORRACHAS:

PANO ÚMIDO COM �GUA

MOTORES:

LIMPEZA A SECO E GRAXA SOMENTE NA ENGRENAGEM.

ENGRENAGENS:

APÓS LAVAGEM, UTILIZAR ALGUM TIPO DE GRAXA, NUNCA ÓLEO.

6.PROBLEMAS MAIS COMUNS RELACIONADO A IMPRESSORAS

MATRICIAIS

DEFEITOS DE IMPRESSÃO

FALHANDO IMPRESSÃO:

1. Sujeira em geral da cabeça ( LIMPAR COM WHITE LUB, WD OU �LCOOL ISOPROP�LICO)

2. Verificar resistências das bobinas da cabeça , estado físico do rubi na saída das agulhas (MEDIR NA ESCALA 200R)

3. Verificar fio que sai da cabeça e chega até a CPU, ou flat , se possuir

4. Verificar drivers que acionam as agulhas, no caso , transistores.

BORRANDO IMPRESSÃO:

1. Cabeça de impressão muito aproximada em relação ao rolo do papel.

2. Cabeça de impressão com agulhas gastas, visualmente percebível.

IMPRESSÃO FRACA:

1. Agulhas da cabeça de impressão gastas

2. Fita de impressão mal colocada ou gasta.

3. Tracionador da fita gasto ou com sujeira

IMPRESSORA TRAVANDO

1. Sujeira no eixo de deslizamento do carro de impressão. (LIMPAR COM VASELINA

L�QUIDA OU PASTA, ÓLEO MINERAL.) CUIDADO! ALGUNS MODELOS NÃO SÃO ACONSELH�VEIS COLOCAR QUALQUER TIPO DE ÓLEO, COMO AS MODELO EPSON, HP. J� OS MODELOS MAIS ANTIGOS COMO RIMA, EM�LIA, ETC., J� PODEM SER LUBRIFICADAS COM ÓLEOS COMUNS.

2. Correia do motor do carro folgada.

3. Motor do carro com resistências das bobinas alterada.

4. Circuito de controle do motor do carro danificado (drivers que ativam o motor[transistores] ).

IMPRESSORA NÃO INICIALIZA

1. Verificar motor do carro medindo suas respectivas resistências das bobinas

2. Verificar se a fonte está fornecendo as tensões necessárias para a inicialização da CPU.

3. Trocar componentes relacionados diretos com a linha da parte lógica de inicialização da placa,

no caso, as Eprom’s e/ou memórias.

IMPRESSORA NÃO D� SALTO DO PAPEL

1. Verificar alguma folga entre a polia e o motor do papel

2. Verificar motor do papel, medindo suas resistências das bobinas.

3. Verificar circuito de controle do motor de papel.

IMPRESSORA NÃO COMUNICA PARALELA

1. Verificar CI que controla a entrada paralela, seguindo a trilha equivalente.

IMPRESSORA NÃO COMUNICA SERIAL

1. Defeito relacionado apenas a configuração do micro ou impressora ou diretamente aos CI’s de controle da entrada serial.
